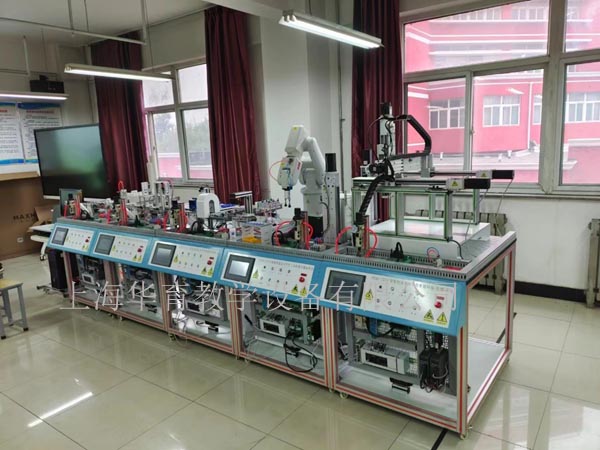

HYRX-J2B智能制造實訓平臺

一、產品概述

      該設備由顆粒上料單元、加蓋擰蓋單元、檢測分揀單元、工業機器人搬運單元和智能倉儲單元組成，包括了智能裝配、自動包裝、自動化立體倉儲及智能物流、自動檢測質量控制、生產過程數據采集及控制系統等，是一個完整的智能工廠模擬裝置。應用了工業機器人技術、PLC控制技術、機器視覺技術、射頻識別技術、變頻控制技術、伺服控制技術、工業傳感器技術、電機驅動技術等工業自動化相關技術，可實現空瓶上料、顆粒物料上料、顆粒填裝、加蓋、擰蓋、物料檢測、瓶蓋檢測、成品分揀、機器人抓取入盒、盒蓋包裝、貼標、入庫等智能生產全過程。

     適合于各類職業院校、技工院校用于機電一體化、工業自動化及維修電工高級技術的實訓考核，同時該平臺符合機電一體化項目賽項技術平臺要求，可完成單站和整個生產線的安裝、編程、調試、故障排查及生產線優化設計等完整的綜合工作任務。

二、技術性能

 1.交流電源：單相三線～220 V±10% 50Hz
 2.工作環境：溫度-10～50℃ 環境濕度≤90% 無水珠凝結
 3.整體外形尺寸約：5200mm×1040mm×1600mm（長×寬×高）
 4.裝置容量：≤3.0kVA
 5.安全保護功能：急停按鈕，漏電保護，過流保護。
三、產品結構及功能組成
  產品主要由顆粒上料單元、加蓋擰蓋單元、檢測分揀單元、工業機器人搬運單元、智能倉儲單元、裝配工作臺、電腦桌組成。各單元都具有獨立的PLC控制、有獨立的按鈕輸入與指示燈輸出，各單元既可以獨立運行、又可以通過通信進行聯機控制。
五、實訓項目：
 1. 電氣線路的連接；
 2. 電氣元件的布局與組裝；
 3. 系統的設計；
 4. 通過PLC編程對各控制單元的操作；
 5. 電氣類部件及組件的安裝；
 6. 氣動類元件的安裝；
 7. 機械零件的組裝；
 8. 用氣量統計與分析；
 9. 系統故障分析與處理；
 10. 上料檢測單元操作實訓
 11. 加蓋擰蓋單元操作實訓
 12. 檢測分揀單元操作實訓
13. 六軸機器人搬運單元操作實訓
14. 立體倉庫單元操作實訓
 15. 系統聯機綜合實訓
 16. 故障診斷與排除部分實訓
 17. 網絡部分實訓等
