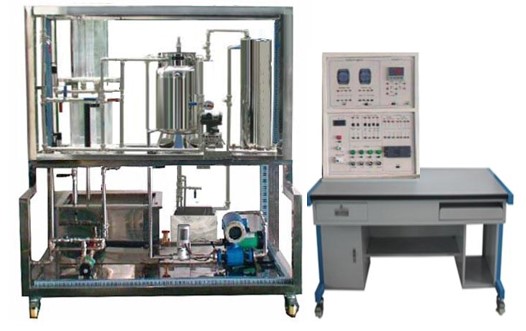

過程控制實驗室設備
當前位置: 首頁 > 產品展示 > 過程控制實驗室設備
02162273926
產品展示
一、概述
儀器儀表維修工實訓裝置需以《化工儀表維修工職業標準》、《自動化儀表安裝工質量檢驗評定標準》為依據,根據《自動化儀表安裝工質量檢驗評定標準》為依據《熱工測量參數及儀表》、《熱工儀表及自動裝置》、《熱工測量》、《熱工過程自動調節》、《熱力過程自動化》、《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《過程控制》等課程的配套實踐課,兼顧大型企業培訓技術人才的需求及中、小企業提高儀表工素質的需要而建設。
二、實訓范圍
核電、軍工、化工、石油、冶金、制藥、電力、輕工紡織等行業生產過程自動化儀表等相關專業技術工種,生產過程自動化儀表等相關專業的化工儀表維修工、熱工儀表維修工、化工分析儀表維修工的常用基礎知識、常用圖形符號與儀表安裝、常用儀器與工具、自動檢測傳感器及儀表、過程分析儀、顯示儀表、執行器、安全儀表系統、調節控制裝置和過程控制系統等技能實訓,自動化儀表安裝工的接線及安裝測試規范。自動控制技術及電氣自動化等專業當前企業常用的有關儀表維修等知識培訓。
培養目標:以 掌握必用知識,面向一線崗位工種為出發點。理論知識以夠用、適用為度,并盡量以理論實踐相結合的形式給出,以典型知識點或儀表引導相關知識。針對于儀表維修工崗位技能的培養,側重技術工人在本崗位的實際需要,注重維修工實際操作技能的有關知識,突出技能的形成與提高突出,實際操作能力,突出面向?qū)嵺`技能的特點。
實訓裝置既要能夠掌握有關化工儀表及自動化的基本知識,對有關儀表的安裝、調試/校驗及使用能掌握,并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識,即可面向核電、軍工項目,又可面向火電廠、熱電廠、化工、冶金等行業的大、中型企業,從事熱工儀表及自動裝置的安裝、維護與調試、工業自動化儀表維修及計算機控制系統的操作及維護等工作。
二、設備功能
1、流程工業自動化系統中一次檢測傳感執行器的拆裝及使用操作實驗。
2、流程工業自動化系統中二次儀表的認識及使用操作實驗。
3、流程工業自動化系統中簡單控制系統的組成及認識及使用操作實驗。
4、能實現典型連鎖實驗。
5、通過對自動化儀表自動控制實訓對象系統配套的體現企業過程自動化廣泛采用的典型控制硬件系統、控制軟件的使用操作。了解掌握現代控制系統的體系及方法。
6、可對壓力儀表進行校驗維修與校驗培訓。
7、可對溫度儀表進行維修和培訓。
8、可對氣動薄膜控制閥進行拆裝與調校培訓。
三、實驗裝置要求
裝置需采用開放式設計,將檢測傳感執行裝置和二次儀表有機融合為一個系統,便以受訓人員在線和離線的儀表安裝、接線、校驗,接線方式需采用開放式端子排方式。配套的檢測傳感裝置既能離線測試及校驗,又能在線組成系測試及校驗統;檢測傳感裝置安裝方式需便以拆裝。
1、布局情景性:實驗平臺按儀表控制屏式樣加裝相關盤裝儀表,配合現場儀表與現場信號裝置。
2、操作靈活與開放性:各類信號源、儀表無固定線路連接,實驗中根據實驗項目、目的,按實際要求選用、連接。
3、實驗工程性:各類信號源、儀表均由端子排引線,實驗中通過端子接線形式構建所需裝置、線路及信號回路。
4、實驗項目及內容多樣性:實驗設備包括顯示、控制、操作、執行、變送、測量、安全及報警等多種類儀表。
5、實驗安全性:裝置具有接地保護、漏電保護(漏電保護空氣開關、電壓型漏電保護器、電流型漏電保護器)功能,安全性符合相關的國標標準。
四、配置清單
序號 | 設備及材料名稱 | 規格型號 | 數量 |
1、實訓裝置對象系統 | 1 | ||
1 | 離心泵 | 0.37KW/流量4.8M3/H | 2臺 |
2 | 原料液儲水箱 | 不銹鋼(600500600) | 1個 |
3 | 不銹鋼水箱 | 不銹鋼φ300800mm | 1個 |
4 | 不銹鋼框架 | 不銹鋼3838mm;3825mm | 1個 |
5 | 不銹鋼復合加熱水箱 | Φ200300,吊掛單相1.5KW電加熱管。可方便安裝PT100熱電阻溫度傳感器,銅-康銅熱電偶,雙金屬溫度傳感器。 | 1套 |
6 | 馬沸爐 | 單相200V,50Hz,2kW。最高溫度1000℃,配控制器,溫度控制誤差<0.5℃。用于測量/校驗鎳鉻-鎳硅熱電偶用。 | 1個 |
7 | 電器控制箱及強電控制面板 | 強電控制面板:鋁板噴塑 | 1套 |
8 | 變頻器/可控硅移相調壓器安裝面板 | 三菱變頻器,安裝變頻器及可控控硅移相調壓器。 | 1套 |
9 | 網孔板安裝系統 | 安裝在對象的電器控制箱上部,分有電源區、隔離及多路變送模塊區、執行器區、接線區,每區上部安裝有端子排及鋁合金走線槽;可方便學生將對象的一次檢測傳感器的供電及信號傳輸自行連接接線,測試無誤后,作為一個轉接區同上位控制柜二次控制儀表或控制器相連。 | 1套 |
24V/3A開關電源 | 1個 | ||
10 | 不銹鋼球閥 | DN15,1.0MPa | 1套 |
DN25,1.0MPa | |||
11 | 不銹鋼閘閥 | DN15,1.0MPa | |
DN25,1.0MPa | |||
12 | 不銹鋼法蘭 | 不銹鋼304;DN25,1.0MPa | |
13 | 不銹鋼法蘭 | 不銹鋼304;DN25,1.0MPa | |
14 | 不銹鋼復合管 | 不銹鋼304;DN15,1.0MPa | |
15 | 不銹鋼工業管 | 不銹鋼304;DN25,1.0MPa | |
16 | 不銹鋼焊接三通 | 不銹鋼304;DN15,1.0MPa | |
不銹鋼304;DN25,1.0MPa | |||
17 | 不銹鋼焊接彎頭 | 不銹鋼304;DN15,1.0MPa | |
不銹鋼304;DN25,1.0MPa | |||
2、實訓裝置智能儀表、電器標準工業控制柜 | |||
1 | 標準工業控制柜 | 采用標準工業控制柜,上置大功率通風扇,下有防水進風槽,前置高強度透明玻璃,其整體做前門,在不用打開柜門的情況下即可觀看整柜儀表運行情況,前后門均加工業控制柜專業用鎖,整柜體內外全噴塑防觸電結構,另有接地裝置,控制系統在控制柜中可分層擺掛,前置模塊化各類二次控制面板安裝板及各種標準件及控制儀表模塊等。 | 1個 |
2 | 220交流強電區 | (1)交流電源 | 1套 |
3 | 直流供電電源、信號源及測量量指示區 | 直流供電電源區: | 1套 |
4 | 智能儀表控制模塊安裝板 | 鋁板噴塑爛字(帶智能儀表I/0端子接線排);上安裝AI智能流量積算儀1塊、AI智能調節儀2塊、AI智能閃光報警儀1塊、無紙紀錄儀1塊、智能巡檢儀1塊。隔離安全柵以及各信號輸入輸出端子等。 | 1套 |
智能數顯調節儀(24V供電)安裝板、智能巡檢儀(24V供電)安裝板 | 1塊 | ||
液晶無紙記錄儀(24V供電)安裝板、智能流量積算儀(24V供電)安裝板 | 1塊 | ||
5 | 故障設置箱安裝版 | 故障設置箱,可對學員進行12項工業現場系統性排故考核實驗 | 1套 |
6 | 標準信號精密電阻轉接箱 | 標準信號精密電阻轉接箱(50Ω/250Ω) | 1套 |
7 | I/0接口轉切換板 | 自動化儀表實驗裝置對象系統一次檢測裝置總進、出線端子排;智能儀表I/0端子接線排 | 1套 |
8 | 其它 | 線纜/接插頭/安裝走線排等 | 若干 |
3、實訓裝置上位監控系統 | |||
1 | 上位控制計算機及控制臺桌 | 品牌電腦:雙核3.0/4G/1T/聲卡/網卡/防水鍵盤/光電鼠標/19液晶顯示器/帶電腦桌。 | 1臺 |
4、現場一次檢測傳感裝置 | 1套 | ||
(一)、流量?jī)x表 | |||
1 | 孔板流量計 | 不銹鋼,角接取壓(DN 32-19);法蘭焊接式安裝;公稱直徑(DN32mm);公稱壓力(PN1.6Mpa);工作溫度(-50℃≤t≤550℃); 孔徑比(0.10≤β≤0.75);雷諾數范圍(當0.10≤β≤0.56 時5000≤ReD,當(0.45≤β≤0.75時10000≤ReD );精度(2.0級);連接方式(法蘭連接);{與孔板流量計配套3051電容式差壓變送器要求參數(見壓力儀表):0-10KPa:(帶數字液晶就地顯示表頭及就地?cái)?shù)字鍵盤量程和零點一鍵調整功能;安裝方式:水平臺式安裝,與帶五閥組體統一一體化安裝;精度:0.2%;供電電源:24VDV;輸出信號: 4-20mA(可輸出開放信號) 與HART 協議兼容的數字信號;過程介質:壓縮空氣或水;量程:0-10KPa,最大工作壓力:16 (MPa);接口規格為M201.5標準螺紋; 內置液晶數字顯示表帶測量范圍設置鈕;本安型附件:配五閥組,直通終端接頭,安裝套件。} | 1套 |
2 | 文丘里流量計 | 不銹鋼(DN 32-喉徑19);法蘭焊接式安裝(與3051電容式差壓變送器配套,與孔板共用) | 1套 |
3 | 渦輪流量計 | 公稱口徑: DN15;精度等級:±1%;連接方式:法蘭連接;介質溫度:-20℃~120℃;公稱壓力:1.6Mpa;帶4-20mA 標準信號變送。 | 1套 |
4 | 電磁流量計 | 精度等級:±0.5%;襯里材質:聚氨脂;電極材質:不銹鋼;連接方式:法蘭夾裝;介質溫度:0℃~70℃;公稱壓力:1.6Mpa;工作電壓:24VAC | 1套 |
5 | 轉子流量計 | 轉子流量計,4分螺絲連接,0.4~2m3/h。 | 1套 |
(二)、溫度儀表 | |||
1 | PT1OO熱電阻 | M161.5接口,長380mm,鎧裝式,不銹鋼保護管。 | 1個 |
2 | 雙金屬溫度計 | 0~100℃,表盤50mm,徑向安裝,M161.5接口 | 1個 |
3 | T分度號熱電偶 | 161.5接口,長380mm,鎧裝式,不銹鋼保護管。 | 1個 |
4 | K分度號熱電偶 | 鎳鉻-鎳硅熱電偶 | 1個 |
(三)、壓力/液位儀表 | |||
1 | 3051電容式差壓變送器 | 3051電容式差壓變送器0-10KPa:(帶數字液晶就地顯示表頭及就地?cái)?shù)字鍵盤量程和零點一鍵調整功能;安裝方式:水平臺式安裝,與帶五閥組體統一一體化安裝;精度:0.25% | 1套 |
3 | 磁阻液位計 | 帶4-20mA信號輸出,DN20。因?yàn)榇欧逡何徊粶?zhǔn),而且容易壞。 | 1臺 |
4 | 超聲波液位計 | 0~2米量程,帶4~20mA輸出,DC24V供電。 | 1臺 |
5 | 管道靜壓壓力變送器 | 技術數據:測量范圍:表壓: 0~250kPa | 1臺 |
6 | 擴散硅壓力/液位變送器 | 技術數據:測量范圍:表壓: 0~10kPa | 1臺 |
7 | 普通壓力表 | 0-0.25Mpa;精度:1.6% | 2個 |
普通壓力表 | -0.1-0 Mpa;精度:1.6% | 1個 | |
5、二次顯示及控制儀表 | |||
(一)、二次顯示儀表 | |||
1 | 智能調節儀 | 觸控按鍵,支持標準電流(電壓)信號輸入外,還支持各種熱電偶、熱電阻、電阻及輻射(紅外)溫度計等,并具備擴充輸入插座安裝特殊輸入規格,模塊化輸出支持SSR電壓、線性電流(電壓)、繼電器觸點開關、可控硅無觸點開關。支持RS485通訊接口。(提供方便學員二次儀表接線的安全措施及配件) | 2塊 |
2 | 智能調節儀 | 觸控按鍵,支持標準電流(電壓)信號輸入外,還支持各種熱電偶、熱電阻、電阻及輻射(紅外)溫度計等,并具備擴充輸入插座安裝特殊輸入規格,模塊化輸出支持SSR電壓、線性電流(電壓)、繼電器觸點開關、可控硅無觸點開關。支持RS485通訊接口。(提供方便學員二次儀表接線的安全措施及配件) | 2塊 |
3 | 無紙記錄儀 | 液晶無紙記錄,三路萬能輸入。(提供方便學生二次儀表接線的安全措施及配件) | 1塊 |
4 | 流量積算變送儀 | 可接收脈沖頻率信號、4~20Ma/1~5V壓差信號,帶4~20mA輸出。帶RS485通訊接口。(提供方便學生二次儀表接線的安全措施及配件) | 1塊 |
5 | 智能巡檢儀 | 4路輸入,模塊化設計,可支持標準電流(電壓)信號輸入外,還支持各種熱電偶、熱電阻、電阻輸入。支持RS485通訊接口。(提供方便學生二次儀表接線的安全措施及配件) | 1塊 |
6 | 閃光報警儀 | 閃光報警儀,8路報警信號輸入,能進行聲光報警,帶消音按鍵。 | 1塊 |
7 | RS485/RS232轉換器 | 1個 | |
8 | PLC控制系統 | S7 1200西門子控制系統,帶模擬量輸入輸出模塊、開關量輸入輸出,具體點數滿足裝置集中控制要求,模擬量輸入點不少于10點,模擬量輸出點不少于5點,開關量輸入輸出點分別不少于8點。 | 1套 |
6、執行裝置 | |||
1 | 變頻調速器 | 三菱變頻器0.4KW,220V輸入。 | 1臺 |
2 | 電動執行器調節閥 | QSTP-16單座調節閥門(DN20-dg20;等百分比;不銹鋼閥芯) | 1臺 |
3 | 氣動調節閥 | HTS單座調節閥,DN20,PN1.6;上閥蓋:常溫型(P);閥體材質:ZG230-45;壓蓋型式:螺栓壓緊式;閥芯型式:?jiǎn)巫烷y芯;閥芯材質:SUS304;法蘭標準:JB/T79.1-94。執行機構:HA2多彈簧薄膜執行機構;彈簧范圍:20~100kPa。 | 1臺 |
電氣閥門定位器:(與HTS單座調節閥配套);技術要求:型號HEP-16;輸入信號:4-20mA。 | 1臺 | ||
4 | 可控硅移相調壓器 | 帶4-20MA控制信號輸入,單相380V,25A。 | 2臺 |
7、隔離、變送及其他設備 | 1套 | ||
1 | 輸入型隔離安全柵 | 輸入型隔離安全柵,1路4~20mA信號輸入,1路4~20mA信號輸出。 | 1個 |
2 | 輸出型隔離安全柵 | 輸出型隔離安全柵,1路4~20mA信號輸入,1路4~20mA信號輸出。 | 1個 |
8、智能儀表控制系統軟件 | 1套 | ||
1 | MCGS組態軟件 | MCGS5.5 | 1套 |
2 | 實訓指導書(電子版) | 1套 | |
3 | 動態云故障分析考核系統 | 本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺,進行海量數據存儲,并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據,具有以下功能。 | 1套 |
10、配置工具清單(單套) | |||
1 | 壓線鉗; | 2把 | |
2 | 一字螺絲刀 | 小一字 | 4把 |
3 | 常用工具 | 萬用表;電烙鐵(帶安裝擺放架);焊錫絲;實驗連接導線;元器件盒。 | 1套 |
4 | 彎管器 | 可彎6mm、8mm不銹鋼管或銅管 | 2把 |
11、耗材清單(單套) | |||
1 | 生料帶 | 聚四氟乙烯 | 1箱 |
2 | 端子排 | 備用配套端子排 | 200片 |
3 | 實驗連接線 | 國標,0.52紅色,100米/卷。 | 3卷 |
4 | 實驗連接線 | 國標,0.52黑色,100米/卷。 | 3卷 |
5 | 冷壓端子 | 0.5,紅,1000個/包。 | 2包 |
6 | 冷壓端子 | 0.5,黑,1000個/包。 | 2包 |
7 | 取壓管管件 | 與取壓管配套 | 10套 |
8 | 四氟墊片 | 各種規格 | 20套 |
9 | 不銹鋼取壓管 | Φ6?1,不銹鋼 | 50米 |
