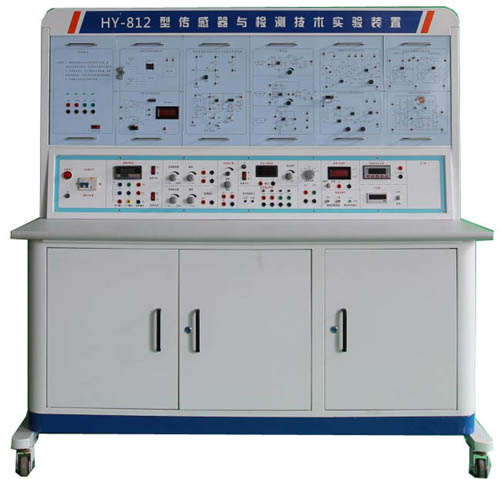

HY-812 傳感器技術綜合實驗臺

HY-812傳感器與檢測技術實訓裝置是本公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿伞皞鞲衅髟砼c應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、外表尺寸：1500×750×1550mm
13、實驗室安全管理系統軟件
1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
三、主控臺功能：
1、實訓臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式智能直流電壓表：測量范圍0-1000V，四位顯示，量程有2V、20V、200V、1000V，輸入阻抗大，精度5‰±2?？梢宰詣雍褪謩忧袚Q量程，手動狀態下支持超量程報警輸出，支持RS485通訊，能夠存儲及查詢數據。數字式智能直流電流表：測量范圍0-2A，四位顯示，量程有2mA、20mA、200mA、2A，輸入阻抗大，精度5‰±2?？梢宰詣雍褪謩忧袚Q量程，手動狀態下支持超量程報警輸出，支持RS485通訊，能夠存儲及查詢數據。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、計時器：0~9999s，精確到0.1s。
8、溫度表：0-150℃度，精度1%。高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
11、熱源：8V-16V交流電源加熱，溫度控制范圍0~150℃。
12、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
13、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
14、數據采集軟件
數據采集卡采用USB接口、12位A/D轉換、采樣速度10萬次/秒，采樣速度可以選擇。采樣方式分單步采樣、定時采樣、連續采樣，具有虛擬儀表功能。提供的處理軟件有良好的計算機顯示界面，可以進行實驗項目選擇與編輯，數據采集，特性曲線的分析、比較、文件存取、打印等功能，更注重根據不同信號設定采集的速率、定時單步采樣周期。軟件還具備虛擬示波器功能。
15、物聯網應用云平臺模塊(整個實訓室配置一套！）
（1）本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
1）數據云系統上傳2）手機數據查詢3）歷史數據查詢4）數據分析統計5）郵箱報警6）微信報警7）微信反向控制8）二次開發
（2）物聯網自動化應用軟件
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過10V電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的郵箱地址或者微信推送報警信號，每臺設備對應設置一個微信賬號和一個郵箱賬號用于接受報警信號。
5）通過手機微信關注云平臺可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
6）終端畫面包含：（1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。（2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
16、附加說明：控制屏的正面上方設有一掛箱卡槽，能容納六個實驗掛箱，實驗時把要用得掛箱掛上，足夠滿足一個系統的實驗內容，拆卸方便。
16、智能創新開發模塊：
（1）、由001TPB板載/C8051單片機節點板、ZigBee節點板、智集成了光照、開關、煙霧、燃氣、濕度等多種傳感器；執行燈光、風機、直流電機、等輸出控制設備等組成，利用ZigBee模塊、WIFI模塊、路由器、傳感控制節點板，程序控制，可控制直流電機、模擬風機、聲光報警、LED燈模塊、繼電器、燃氣報警、煙霧報警及數據分析，可監測實時實訓室溫度、濕度、燃氣濃度、煙霧濃度等，并可上傳至手機APP監控運行狀態，提供原代碼支持二次開發。
（2）、軟件:
軟件配備IAR8.1版、編程軟件、上位機VC開發軟件、ZigBee開發軟件、Android開發工具、代碼及其教程等.
（3）、節點模塊主要組成由原裝進CC2530芯片、基于HY-001集成板載，串口通信芯片，ZigBee仿真器接口、獨立電源開關、復位開關、信號測式開關、外部輸出LED8個,0.96寸OLED顯示液晶屏\紅外接收頭1個、5mm紅外發射一個、I/O端口等.
接口類型: USB/串口1個
傳輸速率: 115200Kbps；
有效通信距離: 300m
工作電壓: 5V/12V
工作頻段: 2.4GHz
演示功能：
1、網關IP獲取自定義
2、程序燒錄上傳
3、現場實時溫濕度監控
4、煙霧及燃氣數據實時監控
5、開關及燈光監控
6、風機狀態監控
7、直流電機監控
8、域值報警設置
（4）、平臺配備基礎實驗課程程序
1、CC2530流水燈實驗
2、CC2530按鍵控制流水燈
3、CC2530外部中斷控制流水燈
4、CC2530按鍵控制LED開關
5、CC2530外部中斷控制LED開關
6、CC2530查詢方式使用定時器
7、CC2530定時器T1的使用
8、CC2530定時器T3的使用
9、CC2530串口UART0發送字符串
10、CC2530串口UART0接收字符串
11、CC2530串口發送指令控制LED燈
12、CC2530AD采集內部溫度串口顯示
13、CC2530睡眠定時器喚醒系統
14、CC2530中斷喚醒系統
15、CC2530液晶LCD顯示
16、CC2530看門口狗Watch Dog使用
17、溫度傳感器DS18B20
18、溫濕度傳感器DHT11
19、MQ-2氣體傳感器
20、人體紅外傳感器
21、繼電器模塊
22、光敏和熱敏傳感器
23、CC2530PWM調光
24、CC2530按鍵控制燈光強度
25、控制步進電機正反轉（配步進電機）

四、傳感器種類及技術指標：

序號	實驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2	電阻霍爾式傳感器模塊	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器轉換電路/ 電感式傳感器轉換電路	電容式傳感器	± 5mm	± 1.3%
4	電容式傳感器轉換電路/ 電感式傳感器轉換電路	電感式傳感器	± 5mm	± 3%
5	光電式傳感器轉換電路/ 光纖式傳感器轉換電路	光電式傳感器	0-2400轉/分	≤ 1.5%
6	光電式傳感器轉換電路/ 光纖式傳感器轉換電路	光纖式傳感器	≥1.5mm	± 1.5%
7	渦流式傳感器轉換電路/ 壓電式傳感器轉換電路	渦流式傳感器	≥ 1mm	± 3%
8	渦流式傳感器轉換電路/ 壓電式傳感器轉換電路	壓電式加速度傳器	1-30Hz	± 2%/s
9	溫度式傳感器轉換電路AD590/LM35溫度傳感器轉換電路	溫度式傳感器AD590	0-100℃	± 2%
10	溫度式傳感器轉換電路AD590/LM35溫度傳感器轉換電路	LM35溫度傳感器	室溫-80℃	± 3%
11		磁電式傳感器		0 .5V/m
12	壓力傳感器轉換電路/ 熱釋紅外傳感器轉換電路	壓力傳感器	0-50kpa	± 2%
13	壓力傳感器轉換電路/ 熱釋紅外傳感器轉換電路	熱釋電紅外傳感器	1-5M
14	超聲波傳感器模塊/ 光柵傳感器模塊	超聲波傳感器	20-60cm	1cm
15	超聲波傳感器模塊/ 光柵傳感器模塊	光柵位移傳感器	0-25MM
16		MQ3氣敏傳感器	50-200ppm
17		濕敏傳感器	10-95%RH	± 5%
18		霍爾式測速傳感器	0-2400轉/分	± 1.5%
19		渦流測速傳感器	0-2400轉/分	≤ 1.5%
20		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
21		轉速傳感器	0-2400轉/分	≤ 1.5%
22	熱電偶、熱電阻傳感器轉換電路	K 型熱電偶傳感器	0-100℃	± 3%
23		E型熱電偶傳感器	0-100℃	± 3%
24		Pt100鉑電阻傳感器	0-100℃	± 3%
25		Cu50銅電阻傳感器	0-100℃	± 3%
26	移相器、相敏檢波器模塊
27	光敏電阻、光敏二極管、光敏三極管轉換電路	光敏二極管	隨光照度變化	± 3%
28		光明三極管	隨光照度變化	± 3%
29		光敏電阻	電阻隨光照度變化	± 3%
30	正、負溫熱敏電阻和PN結溫度傳感器轉換電路	正溫熱敏電阻傳感器	室溫-80℃	± 3%
31		負溫熱敏電阻傳感器	室溫-80℃	± 3%
32		PN結溫度傳感器	室溫-80℃	± 3%
33	硅光電池轉換電路	硅光電池傳感器
34	PSD傳感器實驗儀	PSD位置傳感器
35	扭矩傳感器轉換電路	扭矩傳感器
36	CCD成像處理軟件	CCD成像傳感器

五、實驗項目

實驗一電阻式傳感器的單臂電橋性能實驗
實驗二電阻式傳感器的半橋性能實驗
實驗三電阻式傳感器的全橋性能實驗
實驗四電阻式傳感器的單臂、半橋、全橋性能比較實驗
實驗五電阻式傳感器的振動實驗 *
實驗六電阻式傳感器的電子秤實驗 *
實驗七變面積式電容傳感器特性實驗
實驗八差動式電容傳感器特性實驗
實驗九電容傳感器的振動實驗 *
實驗十電容傳感器的電子秤實驗 *
實驗十一差動變壓器的特性實驗
實驗十二自感式差動變壓器的特性實驗
實驗十三差動變壓器的振動實驗 *
實驗十四差動變壓器的電子秤實驗 *
實驗十五光電式傳感器的轉速測量實驗
實驗十六光電式傳感器的旋轉方向測量實驗
實驗十七接近式霍爾傳感器實驗
實驗十八霍爾傳感器的轉速測量實驗
實驗十九渦流傳感器的位移特性實驗
實驗二十被測體材質對渦流傳感器特性的影響實驗
實驗二十一渦流式傳感器的振動實驗 *
實驗二十二渦流式傳感器的轉速測量實驗
實驗二十三溫度傳感器及溫度控制實驗(AD590)
實驗二十四 K型熱電偶的溫度控制實驗
實驗二十五鉑熱電阻的溫度控制實驗
實驗二十六銅熱電阻的溫度控制實驗
實驗二十七磁電式傳感器的特性實驗
實驗二十八磁電式傳感器的轉速測量實驗
實驗二十九磁電式傳感器的應用實驗 *
實驗三十壓電加速度式傳感器的特性實驗
實驗三十一光纖傳感器的位移特性實驗
實驗三十二光纖傳感器的振動實驗
實驗三十三光纖傳感器的轉速測量實驗
實驗三十四壓阻式壓力傳感器的特性實驗
實驗三十五壓阻式壓力傳感器的差壓測量實驗 *
實驗三十六 LM35溫度傳感器特性及溫度控制應用實驗
實驗三十七正、負溫熱電阻實驗
實驗三十八 PN結溫度傳感器實驗
實驗三十九光敏電阻實驗
實驗四十光敏二極管實驗
實驗四十一光敏三極管實驗
實驗四十二超聲波傳感器的位移特性實驗
實驗四十三超聲波傳感器的應用實驗 *
實驗四十四熱釋電紅外傳感器實驗
實驗四十五硅光電池的特性測試實驗
實驗四十六移相器實驗
實驗四十七相敏檢波器實驗
實驗四十八 PSD光電位置傳感器實驗
實驗四十九扭矩傳感器實驗
實驗五十光柵位移傳感器實驗
實驗五十一 CCD圖像傳感器線（圓）徑測量實驗
