液壓與氣動實訓室設備

HYY-18C液壓元件拆裝實訓臺
產品簡介:

HYY-18C液壓元件拆裝實訓臺一、概述 液壓元件是液壓系統的重要組成部分,本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具,通過對液壓元件的拆

服務熱線

02162273926

立即咨詢

產品展示

product
產品介紹

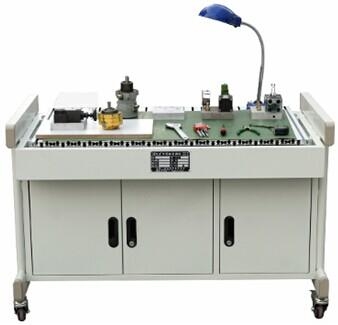

 HYY-18C液壓元件拆裝實訓臺


一、概述
液壓元件是液壓系統的重要組成部分,本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具,通過對液壓元件的拆裝實訓,觀察及了解各零件在液壓元件中的作用,加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識,適合各職業院校機電類專業液壓傳動、液壓與氣壓傳動等課程的實訓教學需要。

二、技術參數
1
、交流電源:?jiǎn)蜗?/span>AC 2200 V±10% 50Hz;
2
、溫度:-1050;
3
、外形尺寸:約長××=1230mm×700mm×820mm;
4
、整機功耗:≤1.0 kVA;
5
、安全保護措施:實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、配置及技術性能
1
.動力元件
低壓齒輪泵(CB-B4)、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)
2
.控制元件
直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥(DB-10)、減 壓閥(J-10B)、節流閥(L-10B)單向閥(I-10B)、換向閥(34E-10B)、高壓 換向閥(3WE6A)等。
3
.執行元件:?jiǎn)纬鰲U雙作用液壓缸
4
.其它要求:主體采用金屬框架制作,表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音,在臺面上鋪設有防靜電橡皮墊。
5
.拆裝工具:內六角扳手一套、游標卡尺0~2500~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200臺虎鉗一臺等、小元器件盒一個、清洗盆兩個等。
四、實訓項目
1.
液壓缸拆裝實訓
2.
液壓泵拆裝實訓
3.
方向控制閥拆裝實訓
4.
壓力控制閥拆裝實訓
5.
流量閥控制拆裝實訓

五、設備配置清單

序號

元件名稱

規格/型號

數量

單位

備注

1

實訓裝置

1230x700x820mm

臺

1

鐵質雙層亞光密紋噴塑結構

2

齒輪泵

BB-B6

臺

1


3

柱塞泵

5MCY-1

臺

1


4

葉片泵

YB1-10B

臺

1


5

直動式溢流閥

P-B10

1


6

先導式溢流閥

Y-10B

1


7

減壓閥

DR10-4-5X10Y

1


8

節流閥

DVP6

1


9

調速閥

2FRM5-31B/15QB

1


10

液控單向閥

SV10PA1-30

1


11

三位四通換向閥

4WE6E61B/CG24N9Z5L

1


12

單杠雙作用液壓缸

MOB40-200

1


13

鋼皮尺

30CM

1


14

千分尺

0~25mm

1


15

卡簧鉗(內、外)

P1ERS

2


16

活動扳手

6-150mm

1


17

10-250mm

1


18

內六角扳手

JTECH

1


19

拆裝墊塊


1

元件在墊塊上拆裝

20

橡膠墊皮


1
